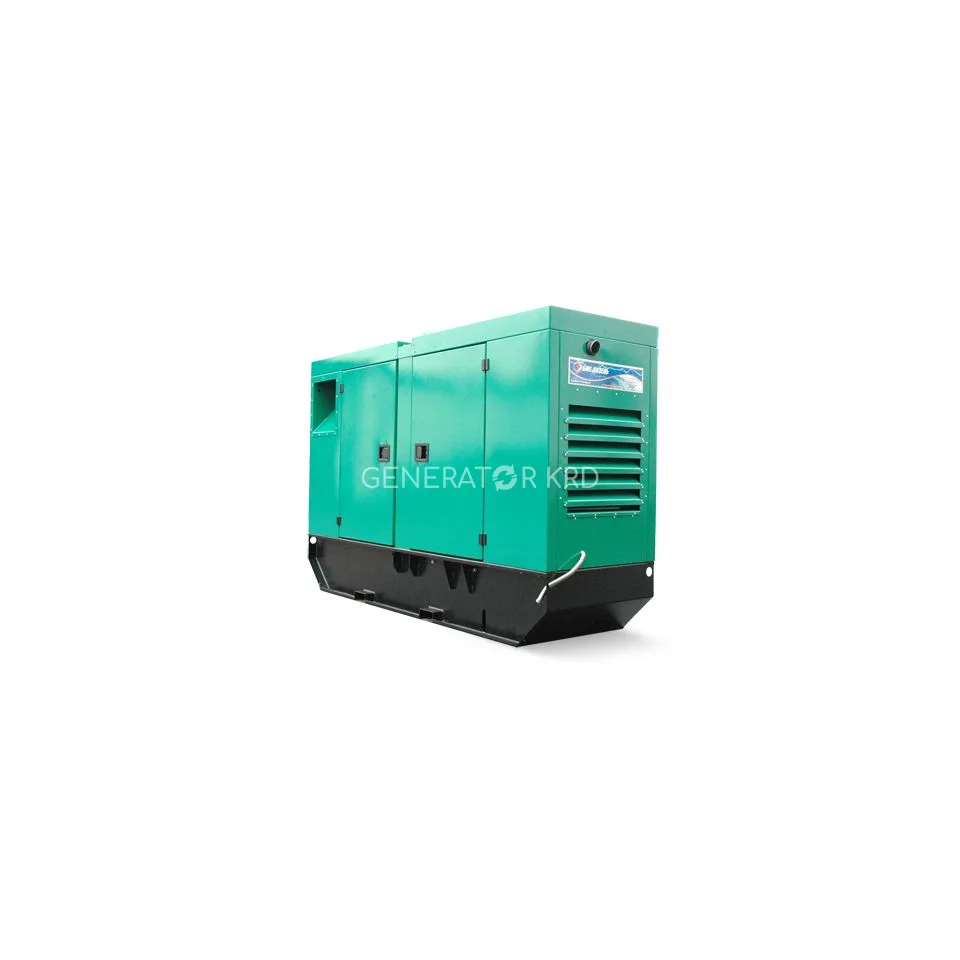

Генератор ЯМЗ АД60-T400 в кожухе

Дизельная электростанция АД60 открытая на раме, на базе двигателя ЯМЗ предназначена для выработки электроэнергии в качестве резервного (в некоторых случаях основного) источника электропитания в населенных пунктах, на строительных площадках, в вахтовых поселках, на буровых установках, в энергосистемах предприятий, учреждений образования, медицины, в обеспечении функционирования банков, гостиниц, торговых, складских комплексов и т.п.

Все комплектующие проходят контроль качества на высокотехнологичном оборудовании. Полный контроль процесса производства и конечный контроль качества продукции обеспечивают специалисты отрасли в соответствии с российскими стандартами.

Все электростанции полностью готовы к работе после пуско-наладочных работ, укомплектованы глушителем, АКБ, залиты маслом и охлаждающей жидкостью. Каждая дизельная электростанция 60 кВт производства MOTOR прошла 2-х часовую обкатку в условиях максимально приближенных к реальной эксплуатации.

Соответствие стандартам:

Электростанция 60 кВт имеет сертификат соответствия:

соответствие ГОСТ Р 53174-2008,

ГОСТ Р 51318.12-99 (СИСПР 12-97),

ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83

Базовая комплектация (на генератор 60 кВт цена складывается исходя из базовой комплектации):

1)Двигатель дизельный в сборе (ЯМЗ), оборудован непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения;

2)Генератор 60 кВт (альтернатор 60 кВт) одноопорный безщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения;

3)Рама с инсталлированным топливным баком. Топливный бак оснащен сливным краном и запирающейся горловиной для заливки топлива. Устройство рамы позволяет производить такелажные работы каром-погрузчиком, манипулятором, или при помощи кран-балки;

4)Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;

5)Шкаф управления с автоматическим или ручным запуском (от степени автоматизации);

Дополнительная комплектация (влияет на электростанция 60 квт стоимость):

- Предпусковой электроподогреватель охлаждающей жидкости от сети 220 В.

- Предпусковой электроподогреватель масла от сети 220 В

- Предпусковой дизельный подогреватель охлаждающей жидкости ПЖД,

- Внешний топливный бак

- Исполнение на одно- или двухосном прицепе или на шасси автомобиля,

- Исполнение в утепленном блок-контейнере «Север», с комплектацией блок- контейнера оборудованием и системами, необходимыми для обеспечения сохранности, работы и обслуживания ДГУ (комплектация и исполнение

блок-контейнера согласовывается дополнительно),

Удаленный мониторинг и управление ДГУ:

- с кабельным соединением (расстояние до 300 м),

- через радиосвязь (расстояние до 3000 м)

- через мобильную связь (GSM канал),

- через Интернет (протокол TCP-IP)

Особенности двигателя:

• Конструктивно предусмотренный удобный доступ к узлам и деталям при ремонте и техническом обслуживании;

• Наличие широкой сети сервисных центров на территории России;

• Система унификации и взаимозаменяемости узлов и деталей;

• Низкие эксплуатационные расходы;

• Доступность запасных частей и расходных материалов;

• Низкие требования к качеству топлива и смазочных материалов.

Описание:

Система смазки: Смешанная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки верхних головок шатунов, втулки коромысел клапанов, втулка промежуточной шестерни масляного насоса, сферические опоры штанг, втулки толкателей. Топливный насос высокого давления и регулятор частоты вращения оборудованы циркуляционной смазкой из системы смазки двигателя зубчатые передачи, подшипники качения и кулачки распределительного вала смазываются разбрызгиванием.

Система охлаждения двигателя: Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости; оборудована термостатическим устройством для поддержания постоянного теплового режима работы двигателя.

Коленчатый вал: Кованый, с привертными противовесами, поверхности шеек закалены с нагревом ТВЧ

Распределительный вал: Общий для обоих рядов цилиндров, с шестеренчатым приводом

Надежность и стабильность:

В двигателе предусмотрен цифровой мониторинг основных параметров таких как: температура воды и масла, давление масла, скорость двигателя и т.д., также предусмотрен аварийный останов, что обеспечивает безопасное использование двигателя.

Шкаф управления электростанцией:

Шкаф управления ДГУ производства компании MOTOR

разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции.

Представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.

На лицевой панели расположены:

1. Кнопка экстренного останова

2. Контроллер

3. Автоматический выключатель

Система управления электростанцией:

Производитель оснащает электростанции ад 60 системой управления, которая реализована на базе современного цифрового контроллера SMARTGEN HGM-6120 .

Эта система управления реализует в себе интегрированные цифровые технологии отображения параметров сети и электростанции, которые дополняются технологиями ей сетевого применения

Основные функции системы управления :

-автоматический пуск / останов электростанции,

-измерение параметров сети и параметров работы электростанции,

-сигнализация об нежелательных условиях, которые не влияют на работу электростанции и служат для привлечения внимания оператора,

-отключение и останов электростанции при возникновении условий, критичных

для работы электростанции.
